介绍
TMUX1248是德州仪器出品的单刀双掷开关，用于动态切换不同的IO选项，选项S1和S2和D引脚通过动态开关联通且支持输入输出模式
引脚
TMUX1248片上引脚的功能如下表格所示
| 引脚 | 功能 | 模式 |
|---|---|---|
| S1 | 片选通道1 | 输入、输出 |
| S2 | 片选通道2 | 输入、输出 |
| D | 数据通道 | 输入、输出 |
| SEL | 0选通道1，1选通道2 | 输出 |
应用
这个逻辑芯片主要是应用于IO或者总线、设备资源有限的场景
① 拓展总线的从设备控制引脚，如SPI的CS引脚
② 实现两路GPIO按键的动态检测（支持中断模式）
③ 拓展和复用ADC、DAC、PWM引脚
应用场景1：2个DAC连接S1、S2，根据SEL选择的通道1、2可以选择不同的DAC输出波形
应用场景2：2个SPI片选引脚CS（低电平有效）连接S1、S2，根据SEL选择的通道1、2可以选择不同SPI从设备通信
应用场景3：2个按键Key连接S1、S2，根据SEL选择的通道1、2可以分别读取两个按键的状态（按下、复位）
电气

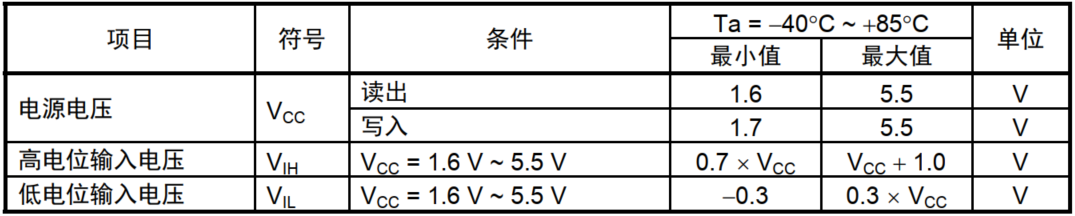

推荐工作条件

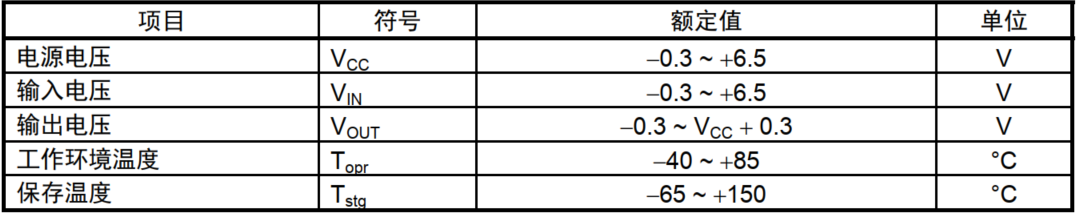

最大额定值
直流电气特性
数据保质期
控制

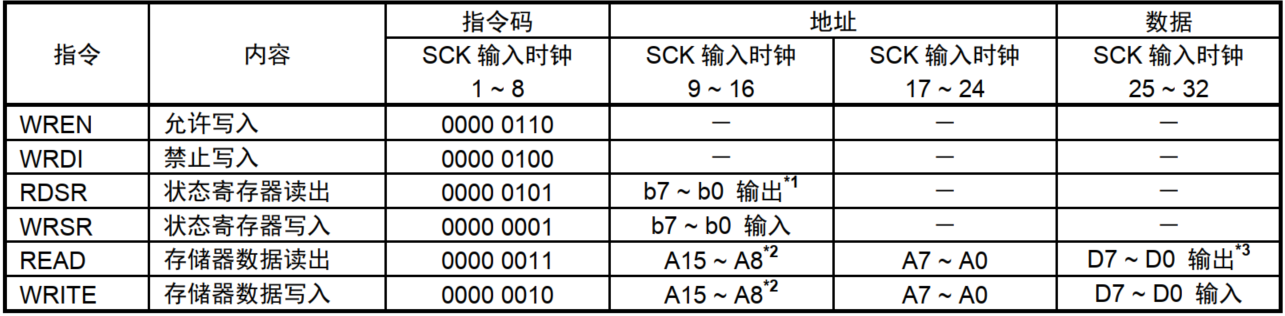

控制指令如下
参考
TMUX1248技术手册：tmux1248.pdf
