介绍

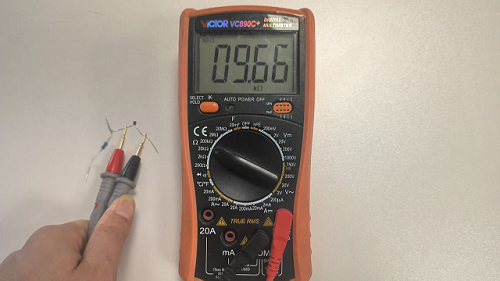

用阻值10k、B值3950的NTC热敏电阻，用万用表测到室温下的电阻值为9.66kΩ
计算
根据Steinhart-Hart方程，T（当前温度值）可以通过以下方法求得：
$$
\frac{1}{T} = \frac{1}{T_0} + \frac{1}{B} \ln\left(\frac{R}{R_0}\right)
$$
已知条件：
- T0 = 298.15K
- B = 3950
- R0 = 10
- R = 9.66
代入已知条件得：
$$
\frac{1}{T} = \frac{1}{298.15} + \frac{1}{3950} \ln\left(\frac{9.66}{10}\right)
$$
可以求得，T ≈ 1 / 0.0033451 ≈ 298.96K ≈ 25.8°C，空调房的温度正在这个范围附近！说明计算还是准确的
总结
- 如果是嵌入式平台不建议计算这个方程式，还是用查表法比较合适，比如实现得出ADC测量值和温度值的关系表格
- 实际开发中，串联一个10kΩ的电阻分压，再用ADC测量NTC两端的电压，就可以估算热敏电阻的阻值大小
