F28M35多核调试教程

配置

M3

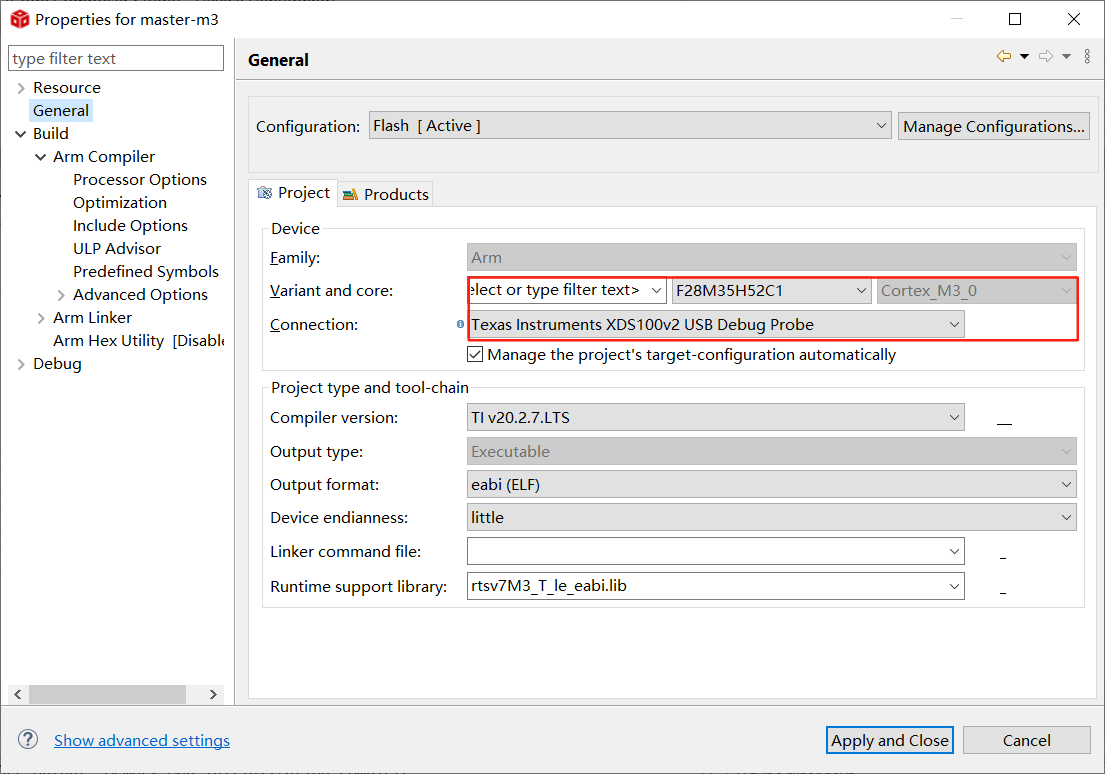

CPU型号选F28M35H52C1，配置M3核调试器：XDS 100v2 USB Debug Probe

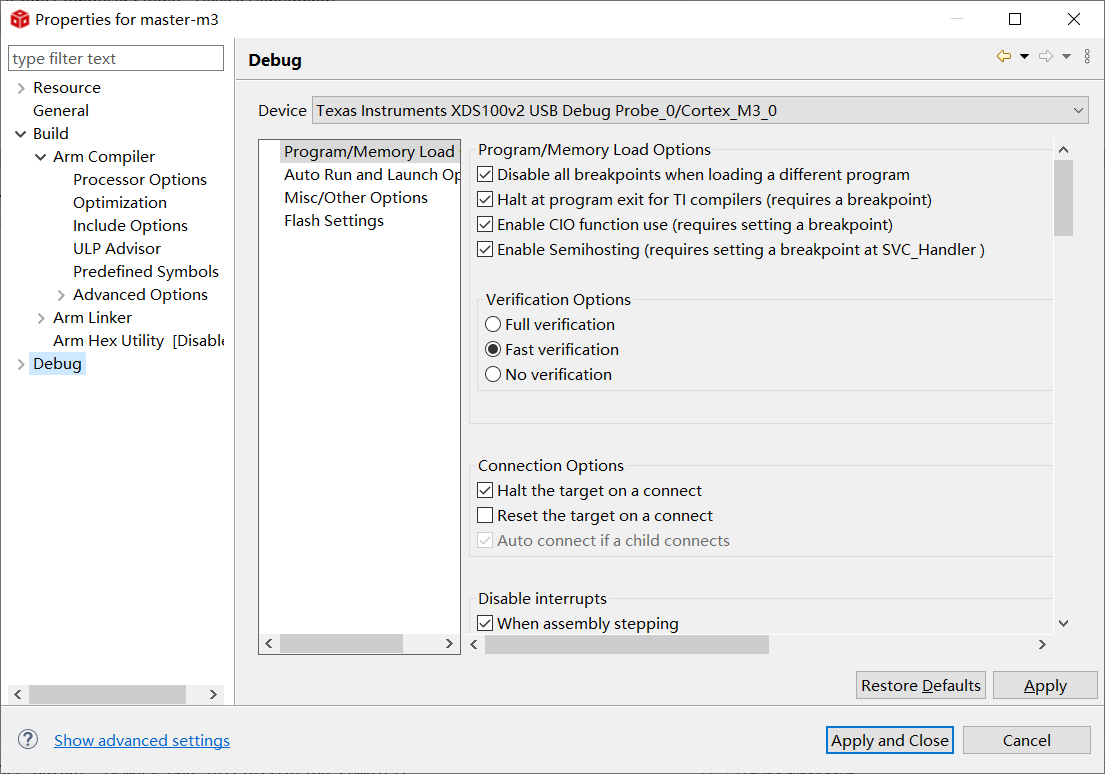

确保M3核的调试设备为Cortex_M3_0

C28

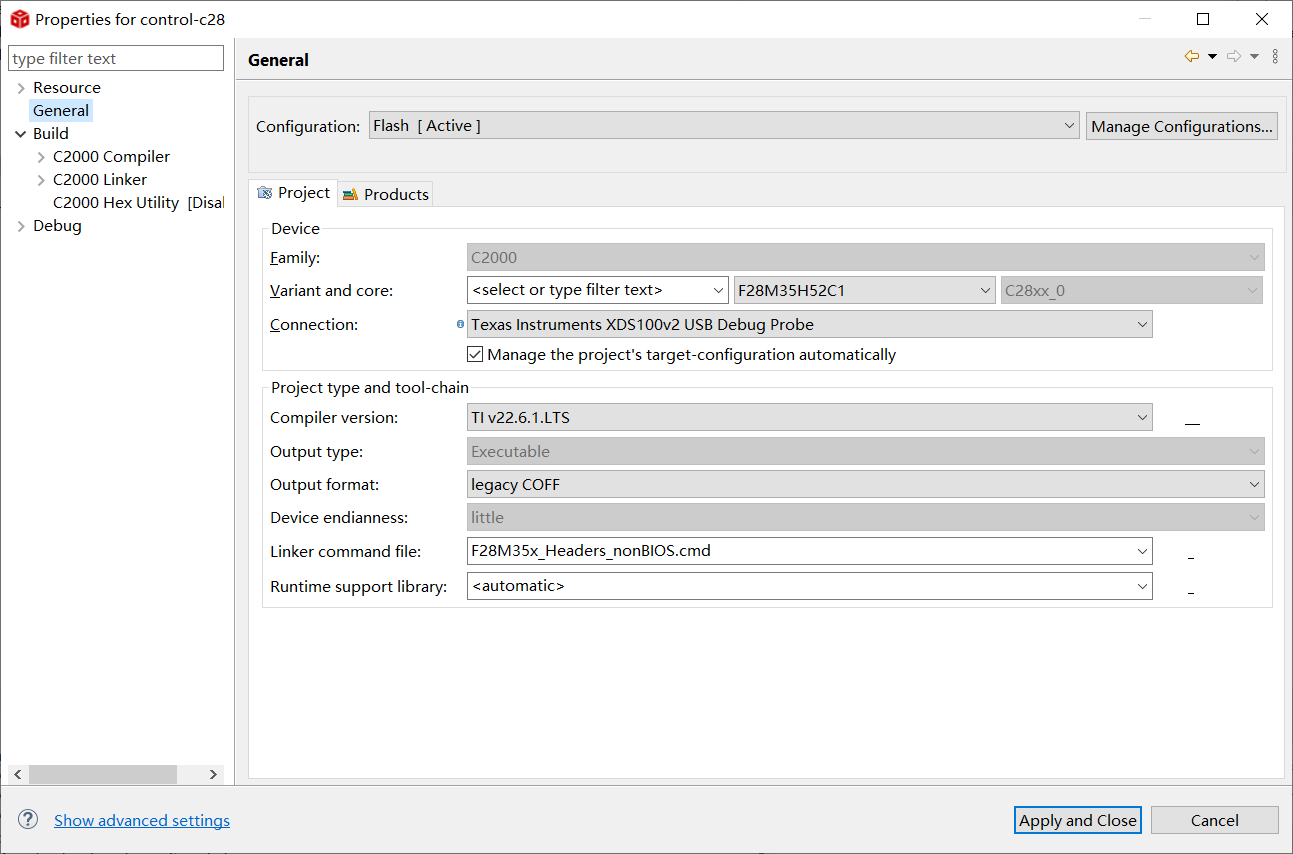

配置C28核调试器：XDS 100v2 USB Debug Probe，C28作为Control核心需要在M3之后启动

调试

Master

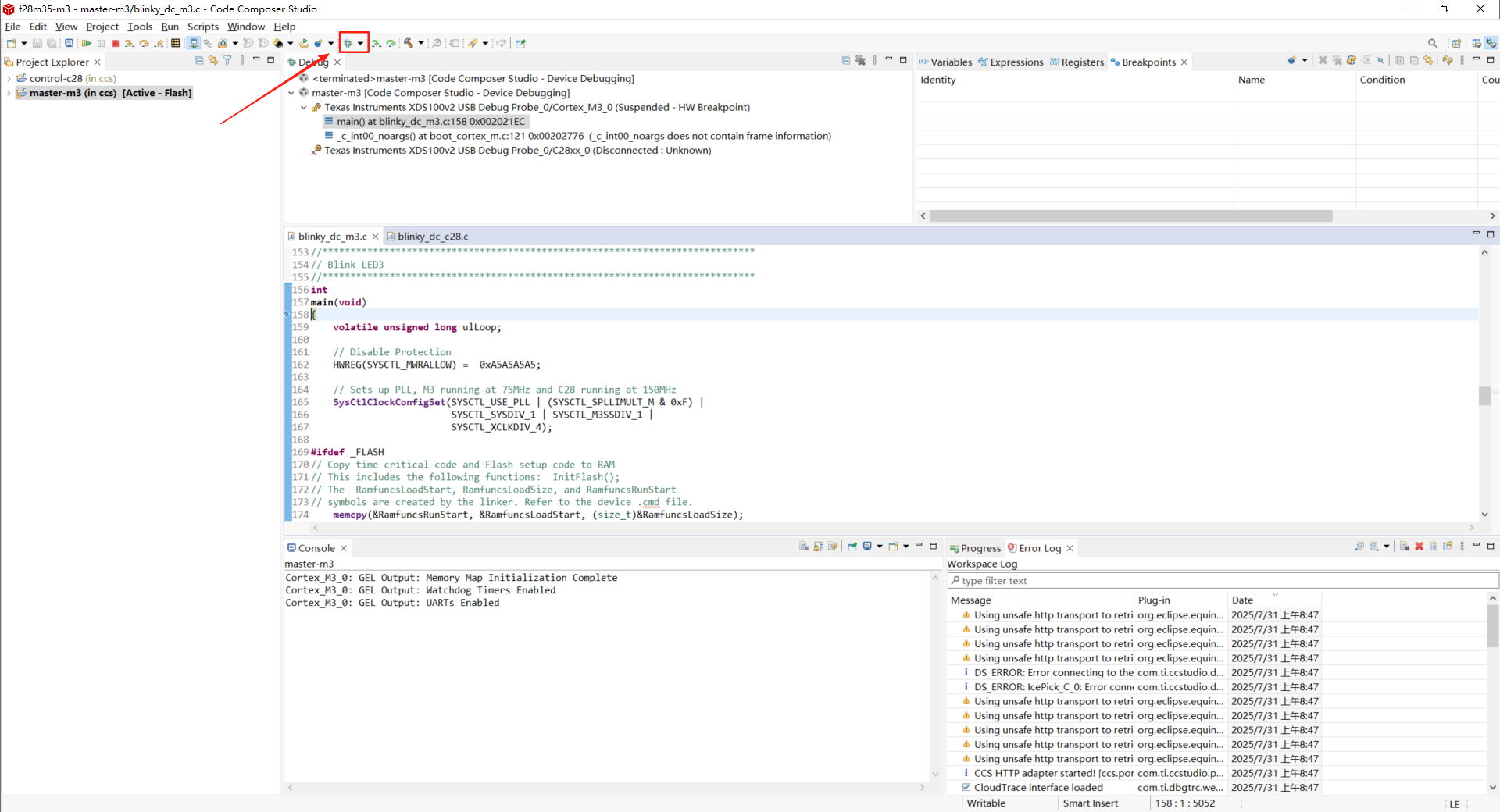

M3核作为Master，需要先启动

Control

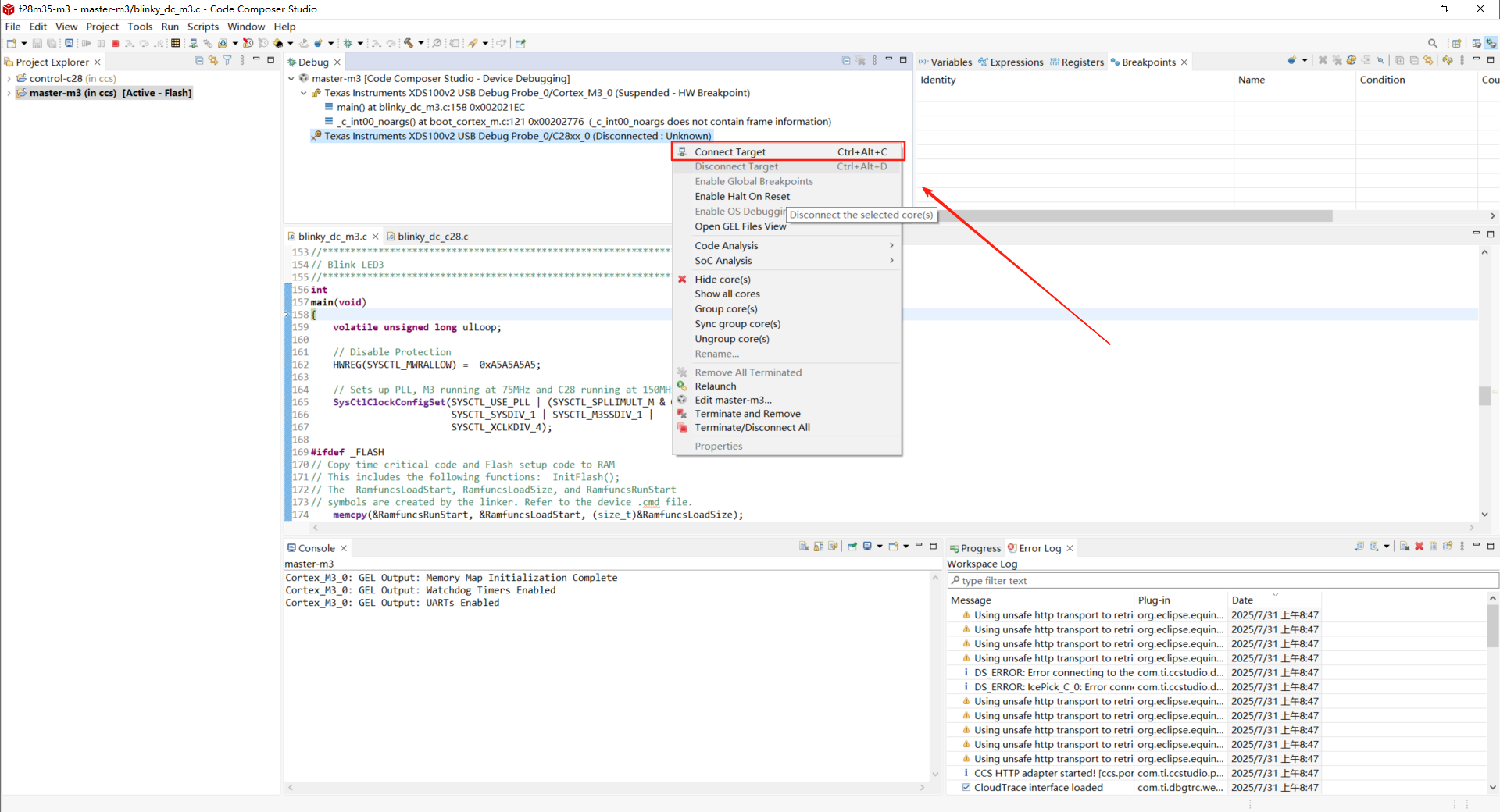

选择XDS100v2 USB Debug Probe_0/C28xx_0，右键弹出对话框，点击Connect Target

紧接着手动加载C28程序

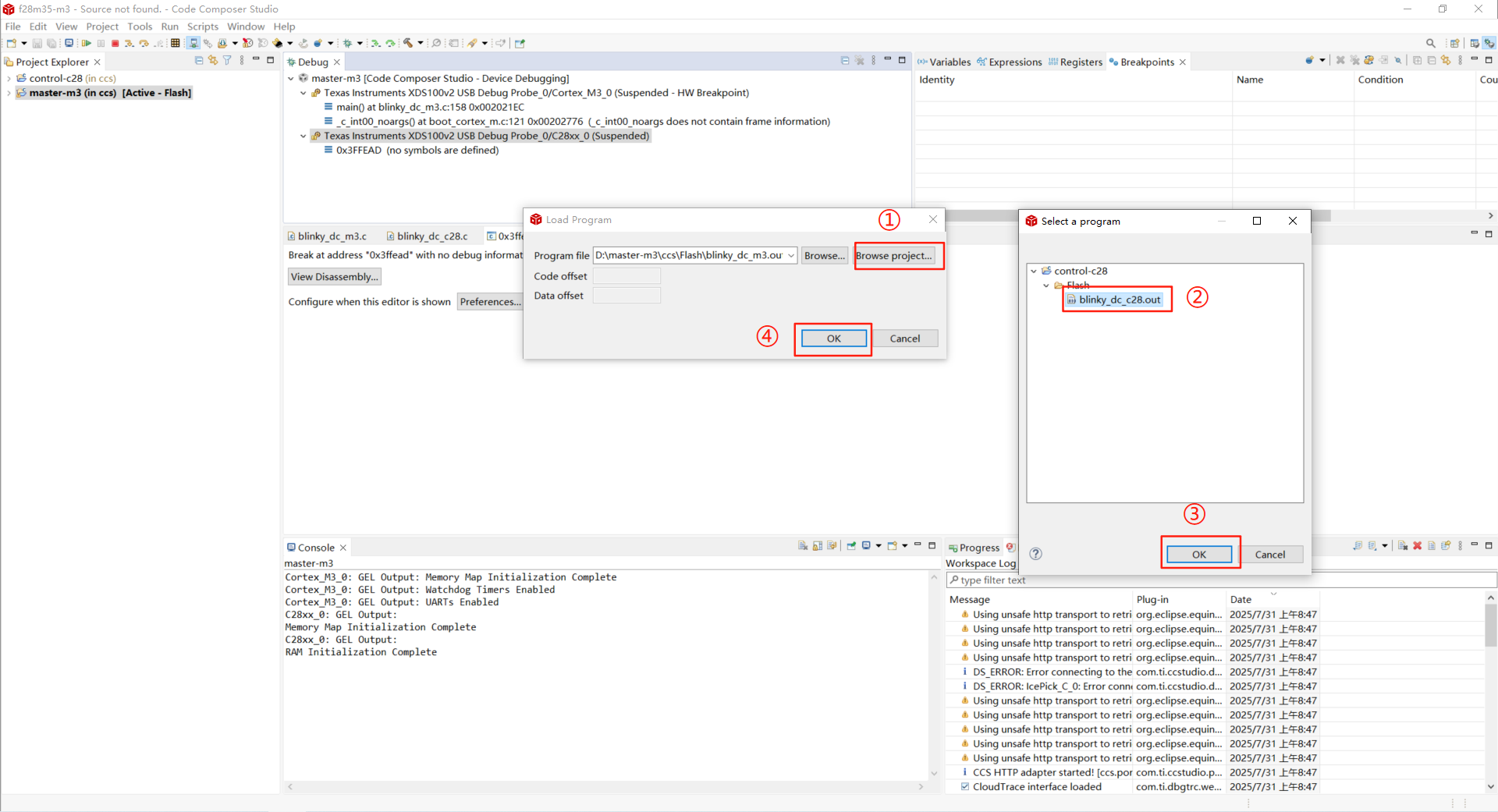

手动加载C28工程编译好的程序文件

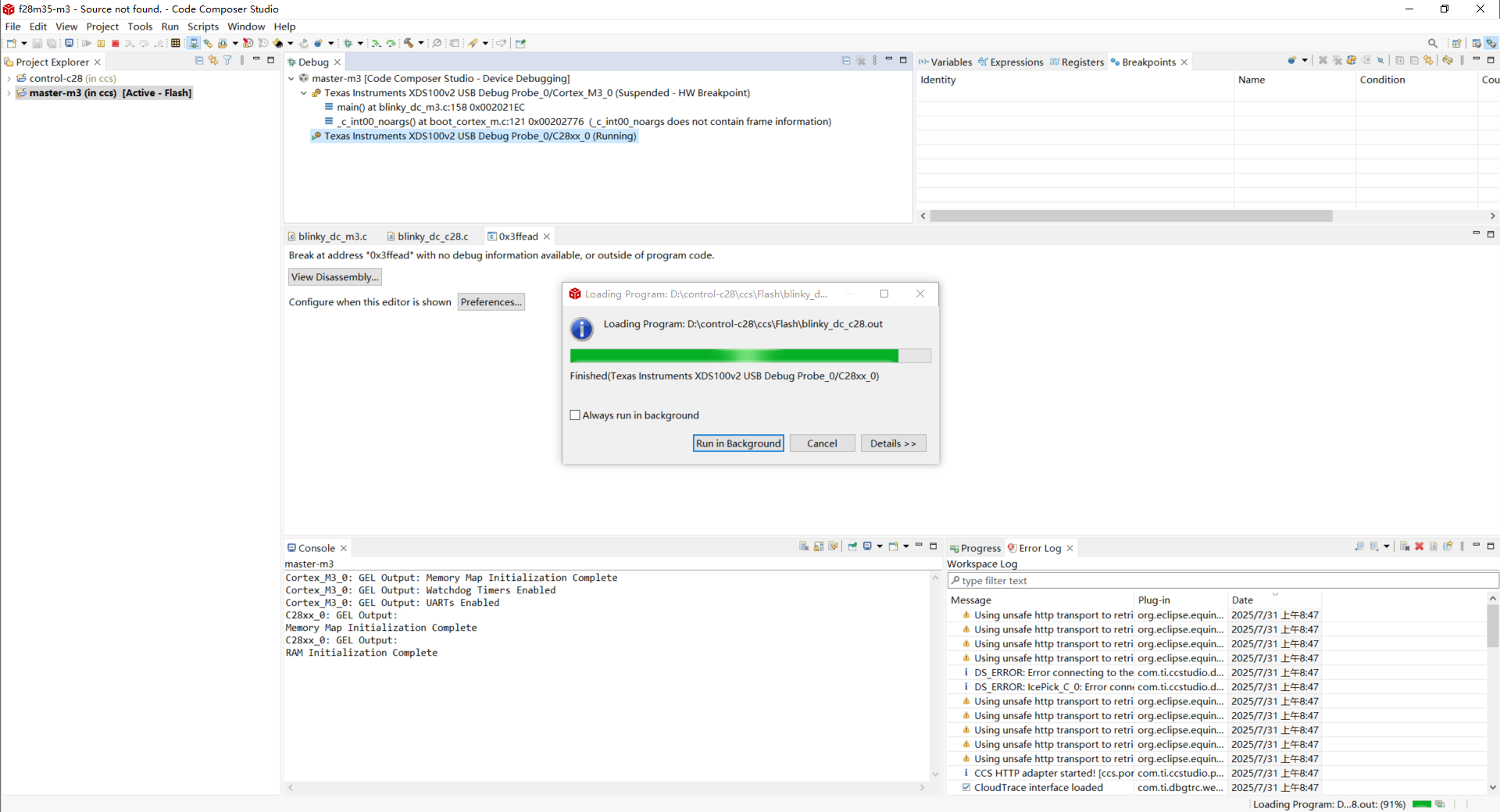

静等C28程序烧录完成

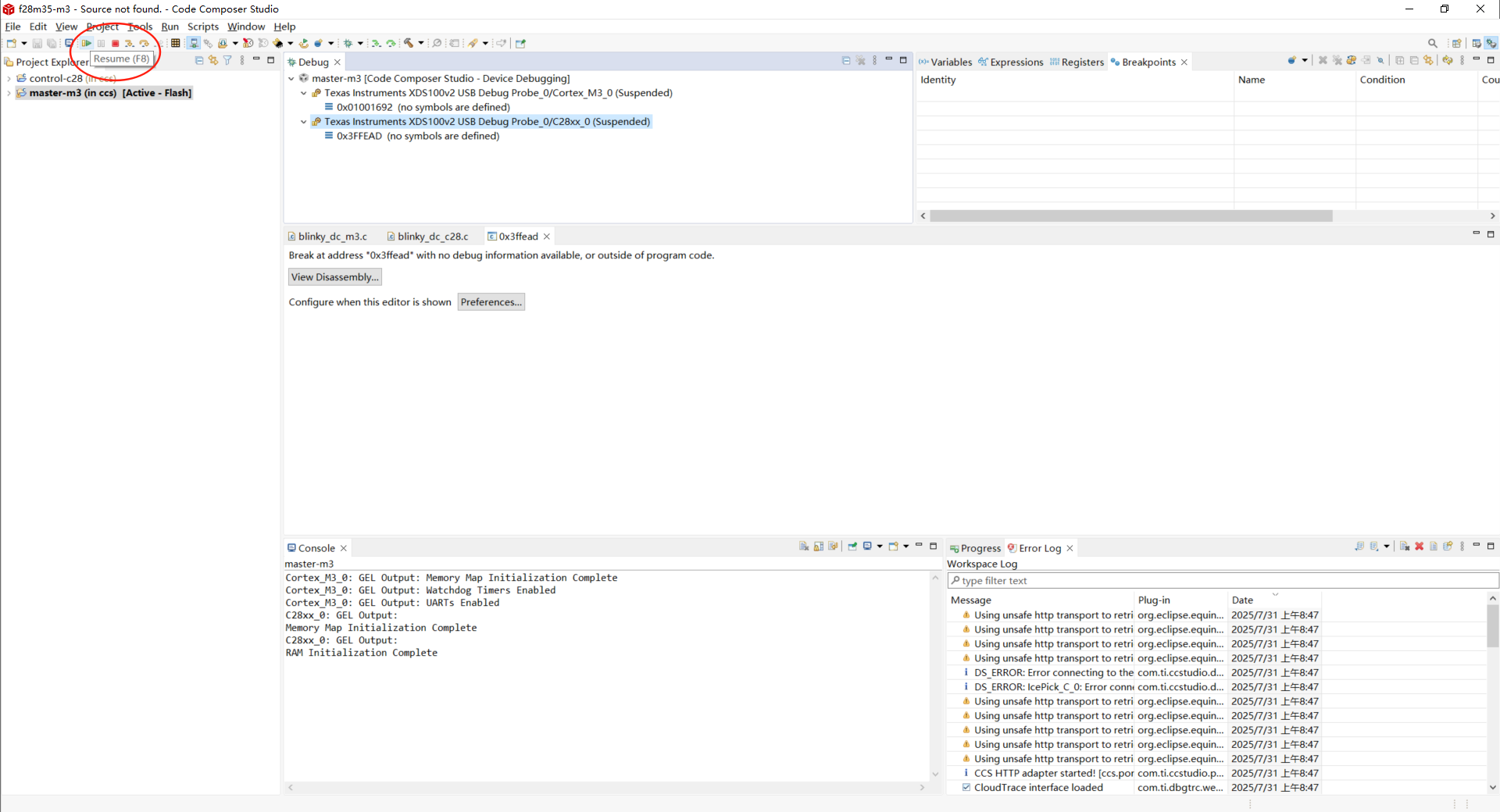

注意此时两个核心都是Suspended的，接着分别对M3、C28核心进行CPU Reset操作

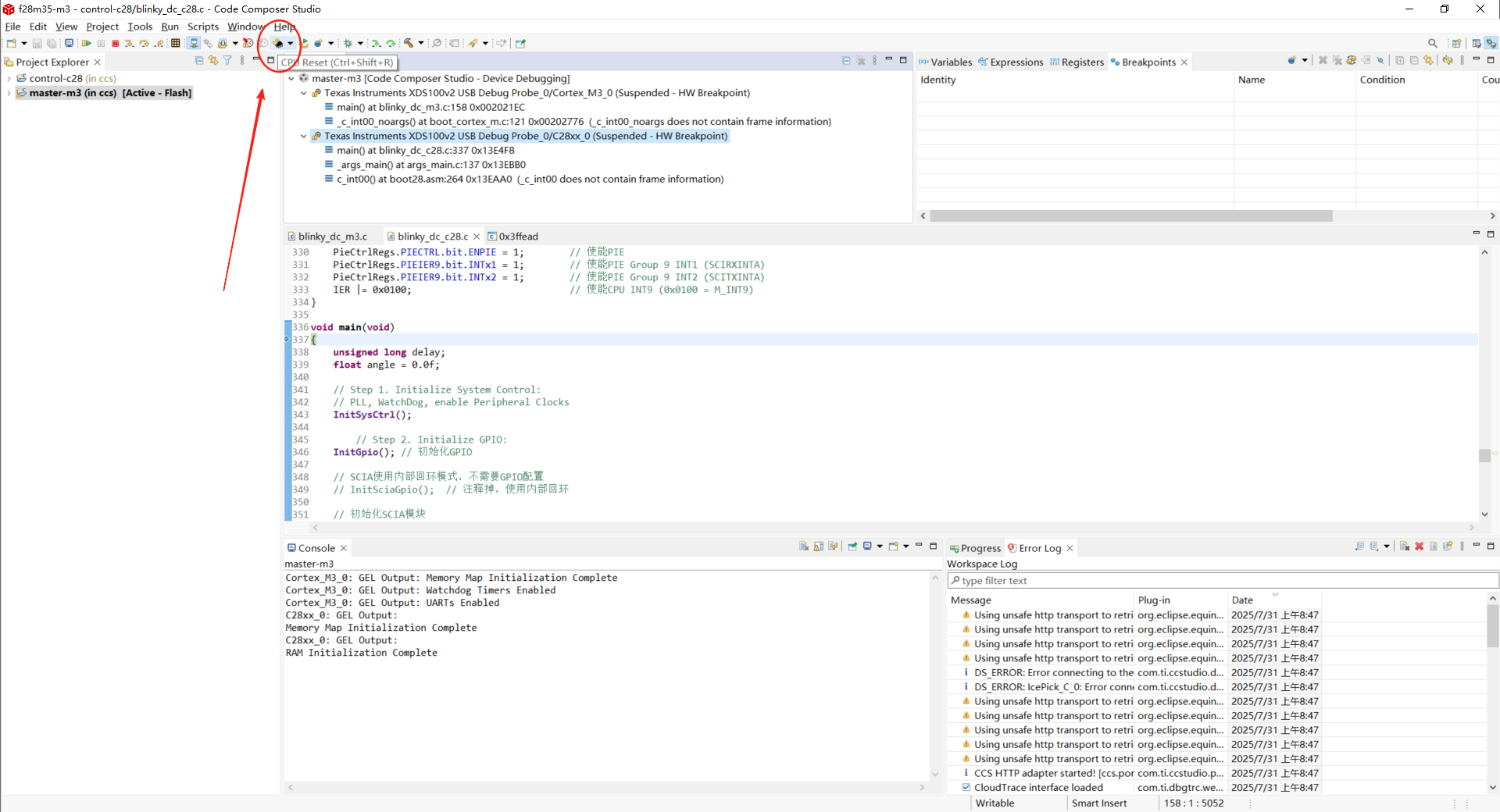

紧接着先启动C28核心，后启动M3核心，这样就可以通信断点调试两个异构核心了

共享内存

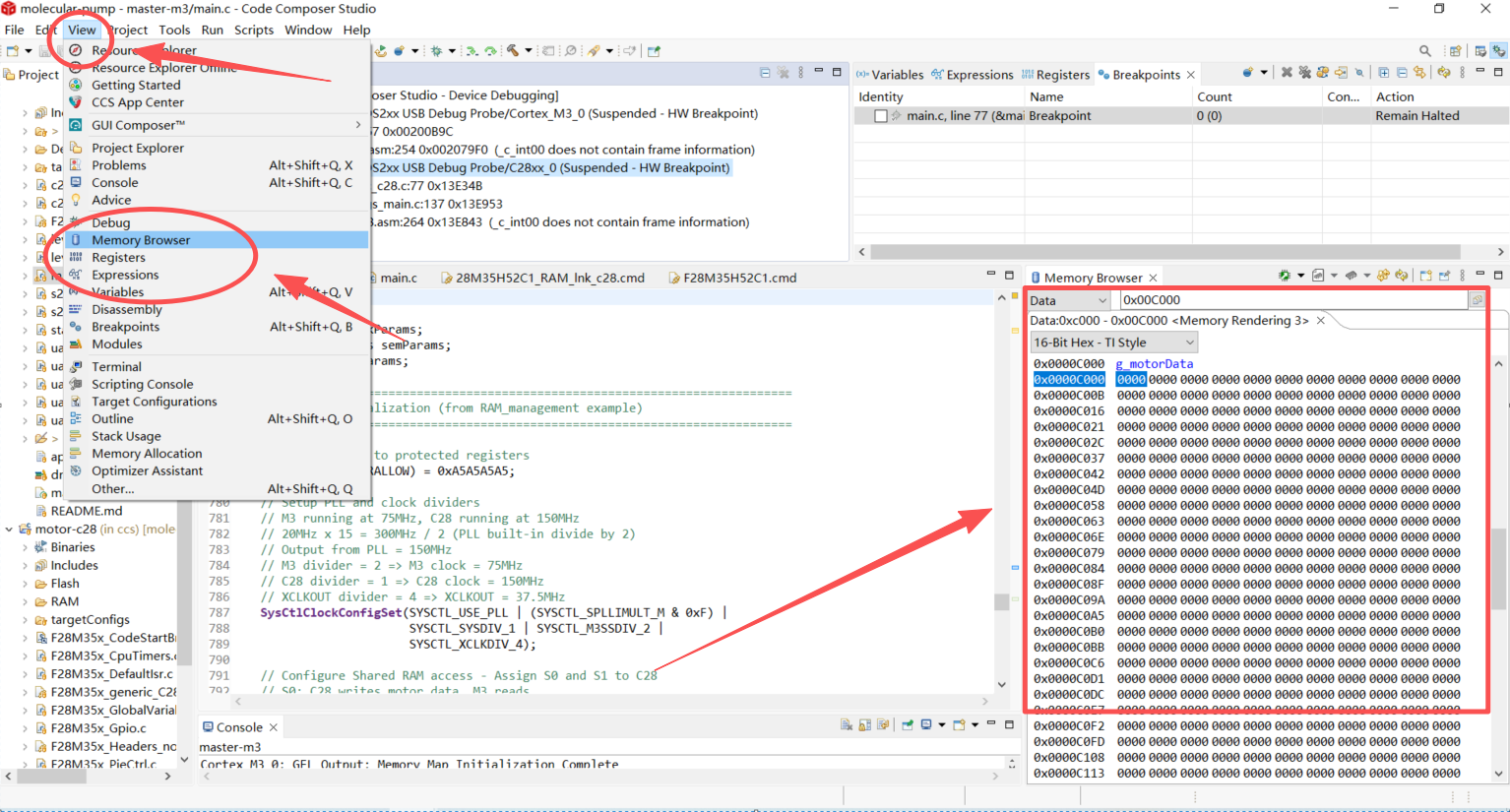

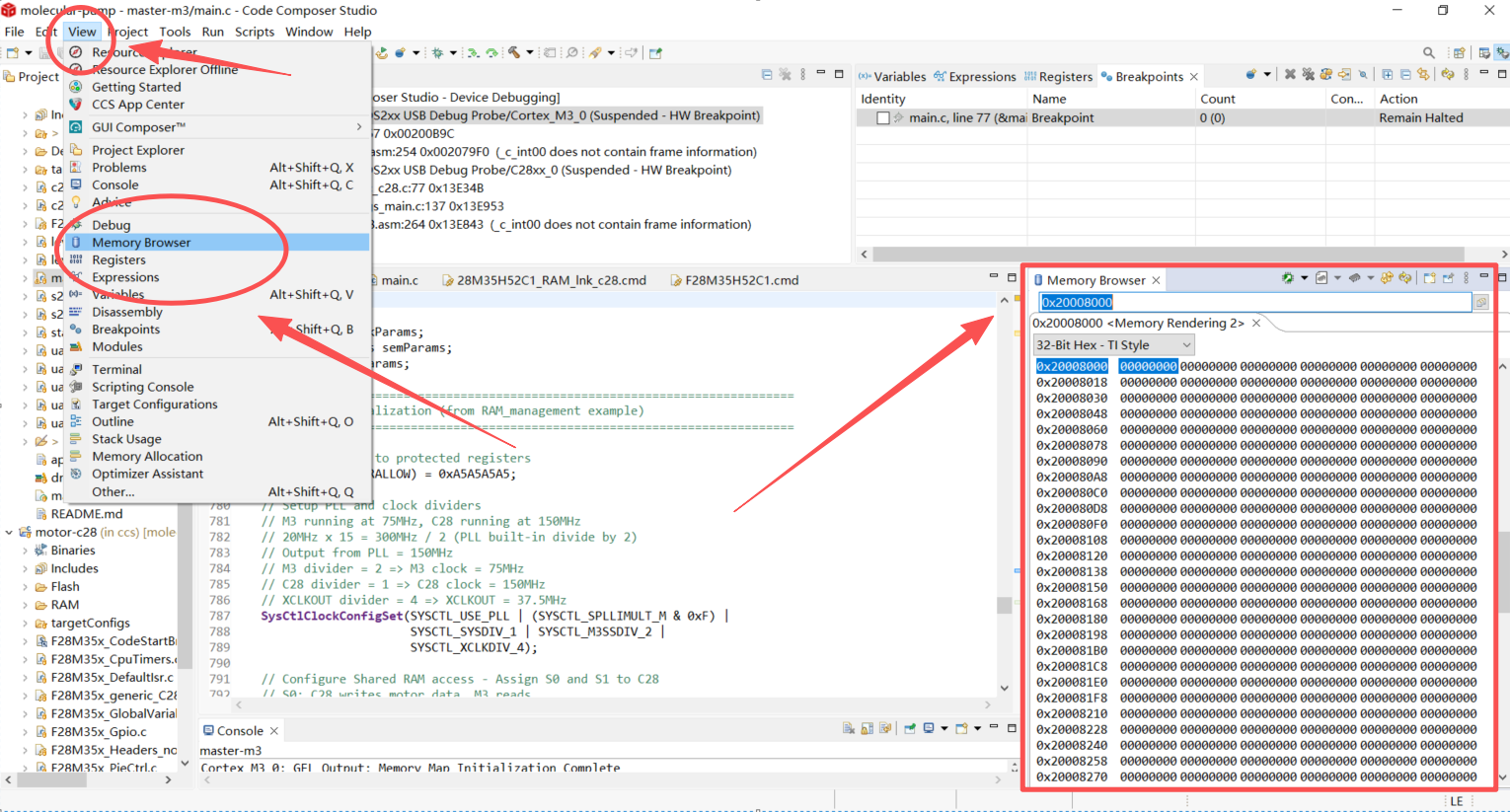

查看共享内存地址（M3）

查看共享内存地址（C28）

总结

1. 先烧录M3作为Master核心，再烧录C28作为Control核心
2. 一般如果只修改了C28，可以直接Build烧录运行，但如果修改了M3，需要两个都Reset再运行
3. 如果核心的程序没有更新，一般只Reset再执行就好
