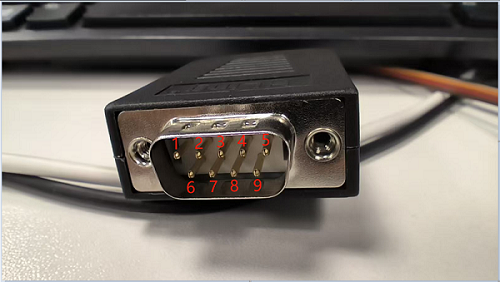

DB9公头

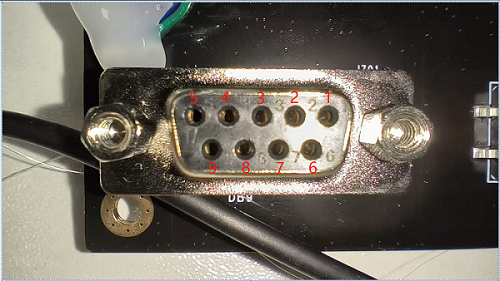

DB9母头
DB9引脚功能
| 引脚 | 名称 | 方向 | 功能描述 |
|---|---|---|---|
| 1 | CD (Carrier Detect) | 输入 | 载波检测（来自调制解调器） |
| 2 | RXD (Receive Data) | 输入 | 接收数据 |
| 3 | TXD (Transmit Data) | 输出 | 发送数据 |
| 4 | DTR (Data Terminal Ready) | 输出 | 数据终端就绪（计算机准备好） |
| 5 | GND (Ground) | - | 信号地线 |
| 6 | DSR (Data Set Ready) | 输入 | 数据设备就绪（调制解调器准备好） |
| 7 | RTS (Request To Send) | 输出 | 请求发送（计算机请求发送数据） |
| 8 | CTS (Clear To Send) | 输入 | 清除发送（调制解调器允许发送） |
| 9 | RI (Ring Indicator) | 输入 | 振铃指示（调制解调器检测到振铃） |

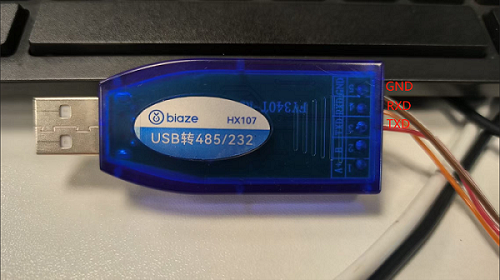

三线制RS232只需要接RXD、TXD、GND即可
