介绍
VOFA+是一个精致的数据可视化上位机软件，支持多个数据接口（串口、网口）、自定义数据引擎和定制数据可视化控件，是一个不可多得的自动化调参软件（示波器类似物），个人觉得它将串口调参的功能发挥到了极致
前端

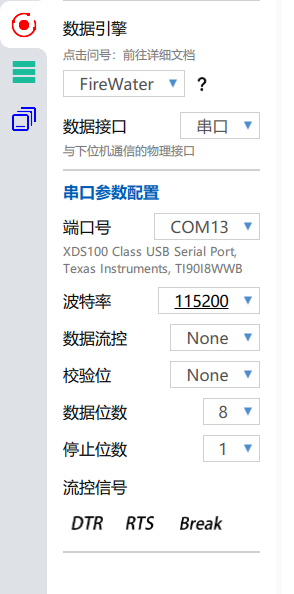

数据引擎和数据接口参数配置：选择FireWater引擎，数据接口选串口，串口配置115200 8N1

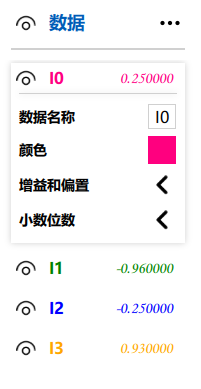

通道数据展示：通道开关+名称+颜色+小数点位置

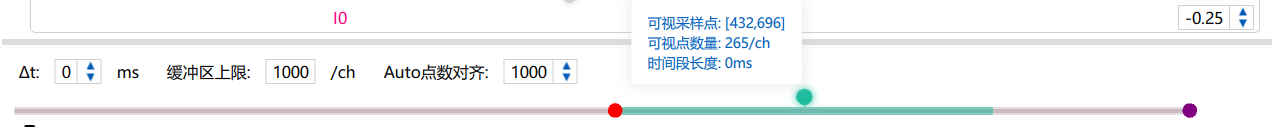

可以控制缓冲区里边可视化数据点数：点击红色原点进行波形放大、缩小

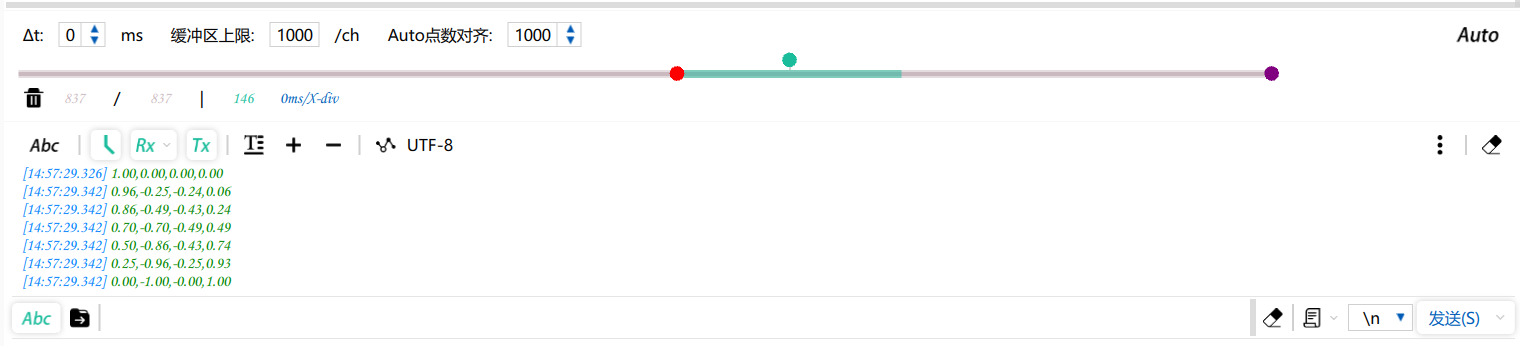

文本展示区，可以实时展示接收+发送内容
控件

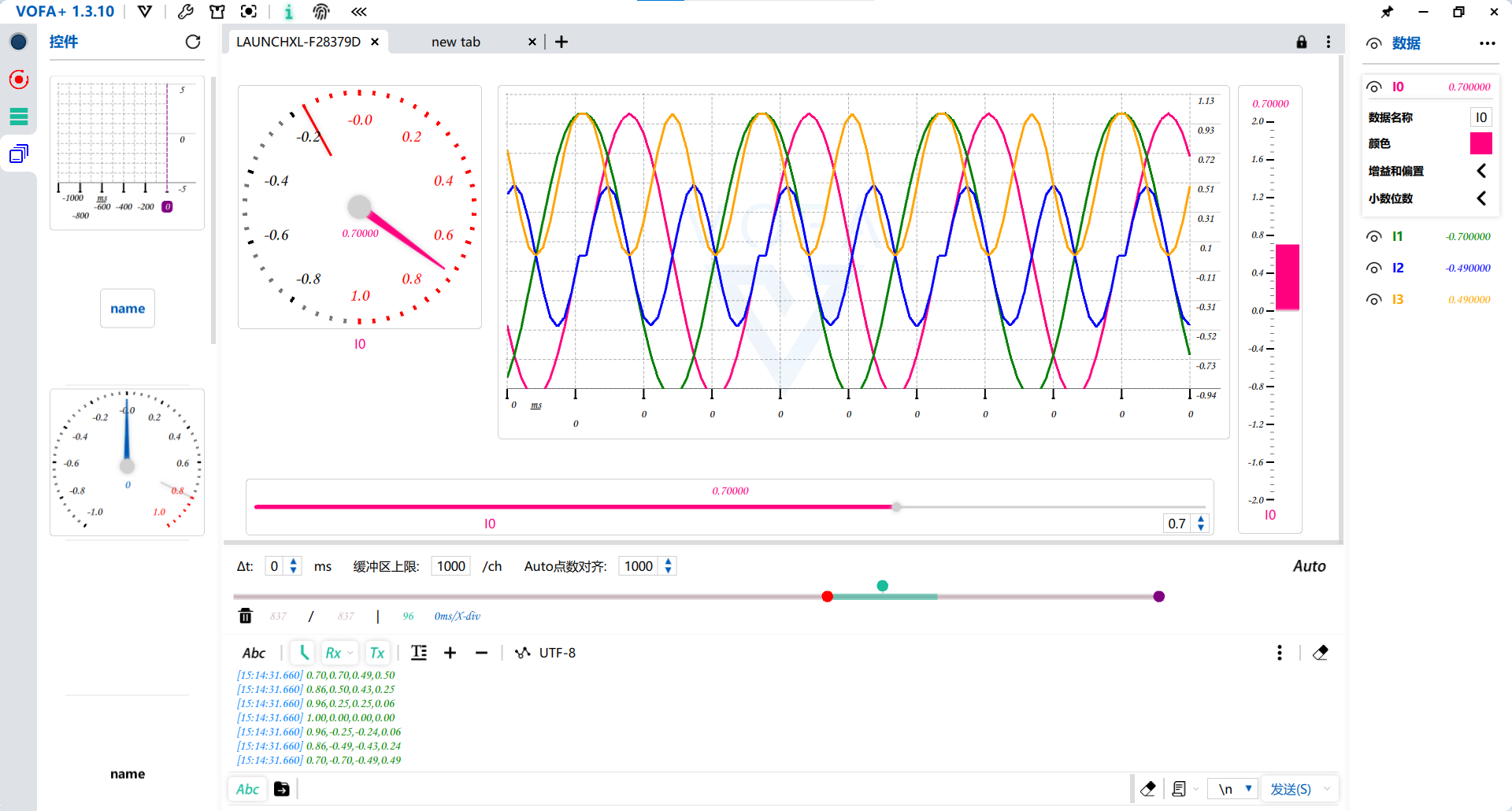

可以点击左侧的控件栏，左键选中控件并拖到波形展示区域

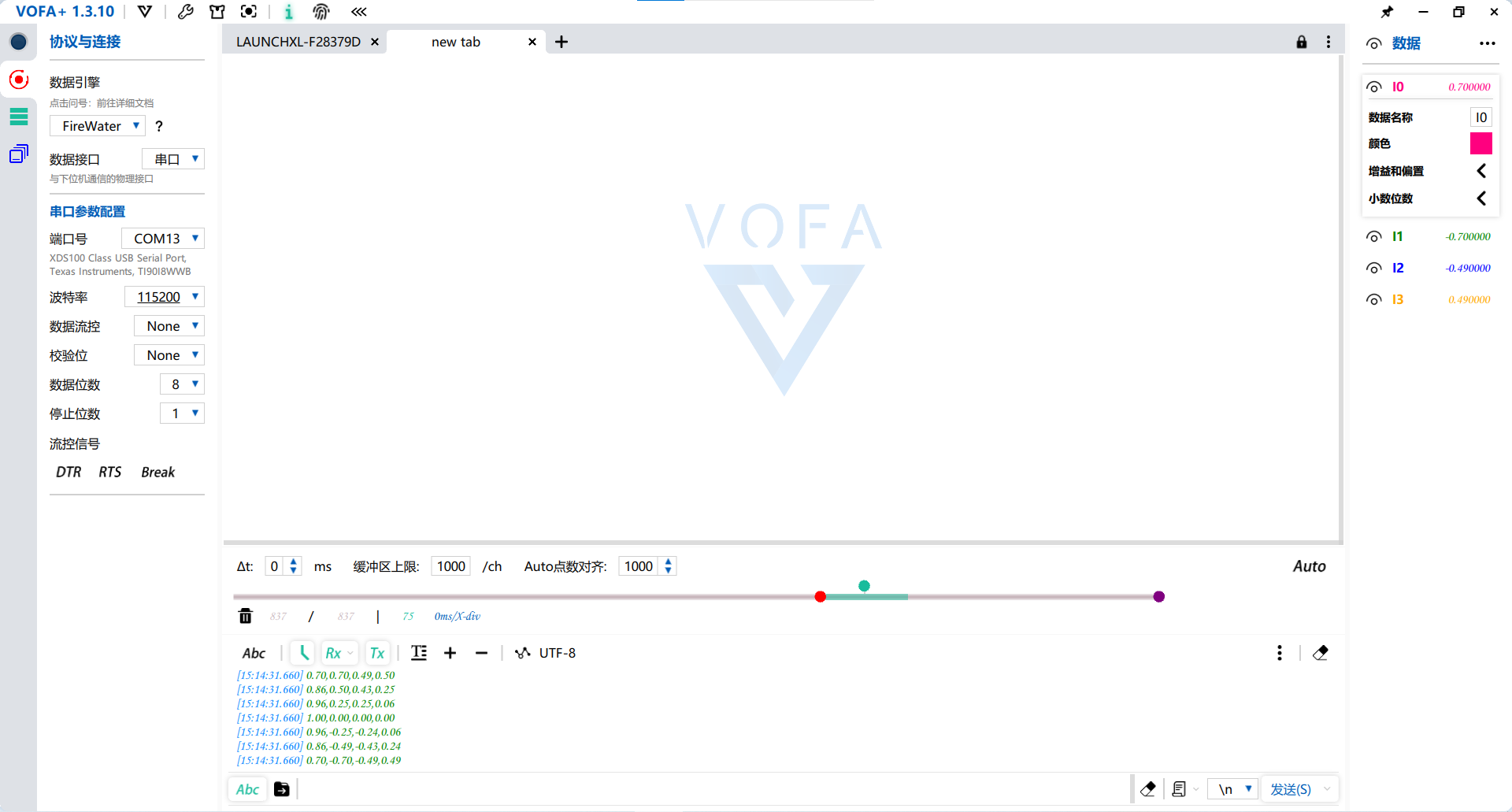

主窗口支持多个Tab分页，可以将不同的数据分类展示，支持分类的重命名
绑定

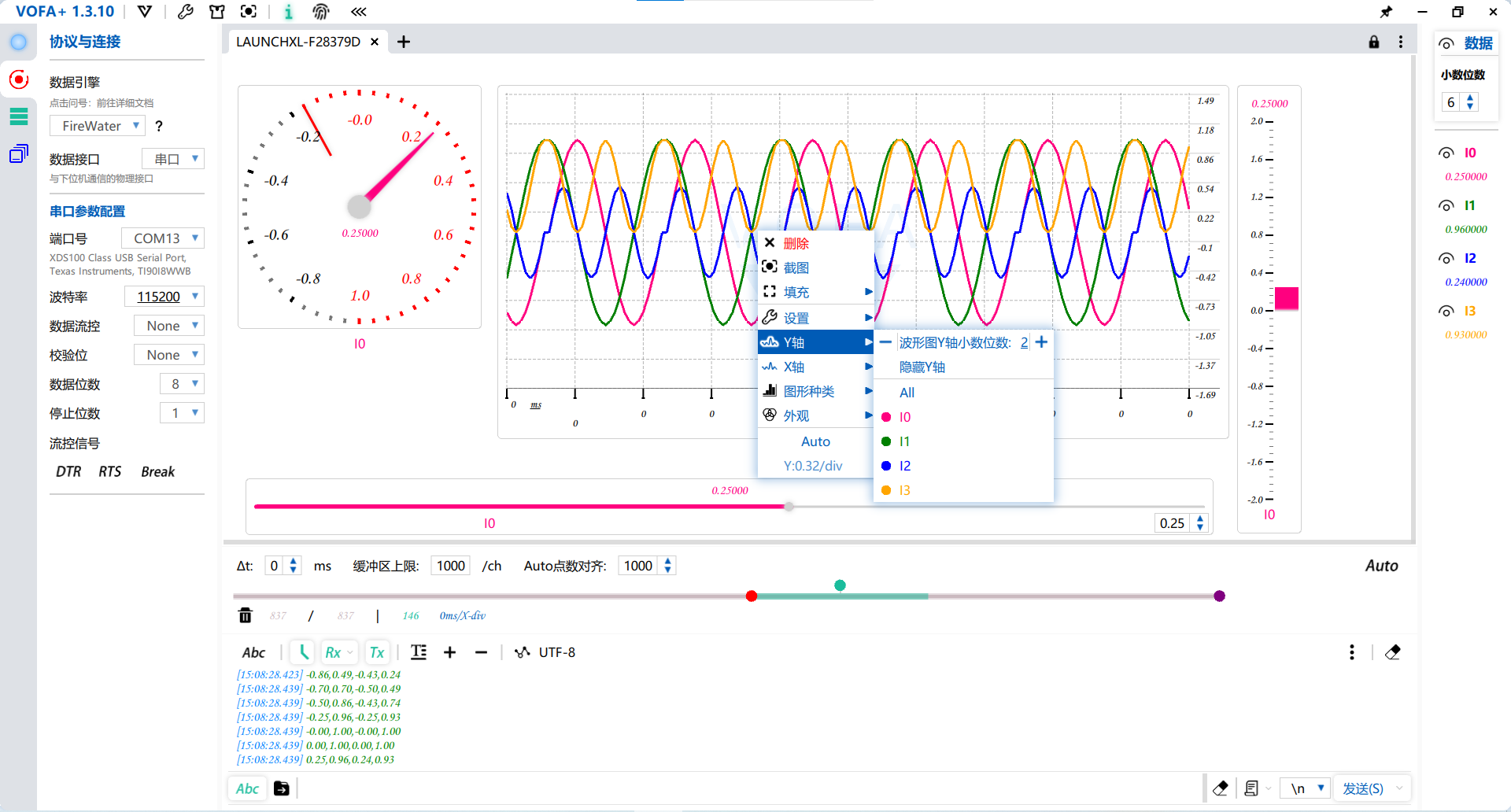

数据通道绑定X轴已经Y轴，只要在控件右键弹出菜单就可以配置X轴、Y轴，其它控件同理

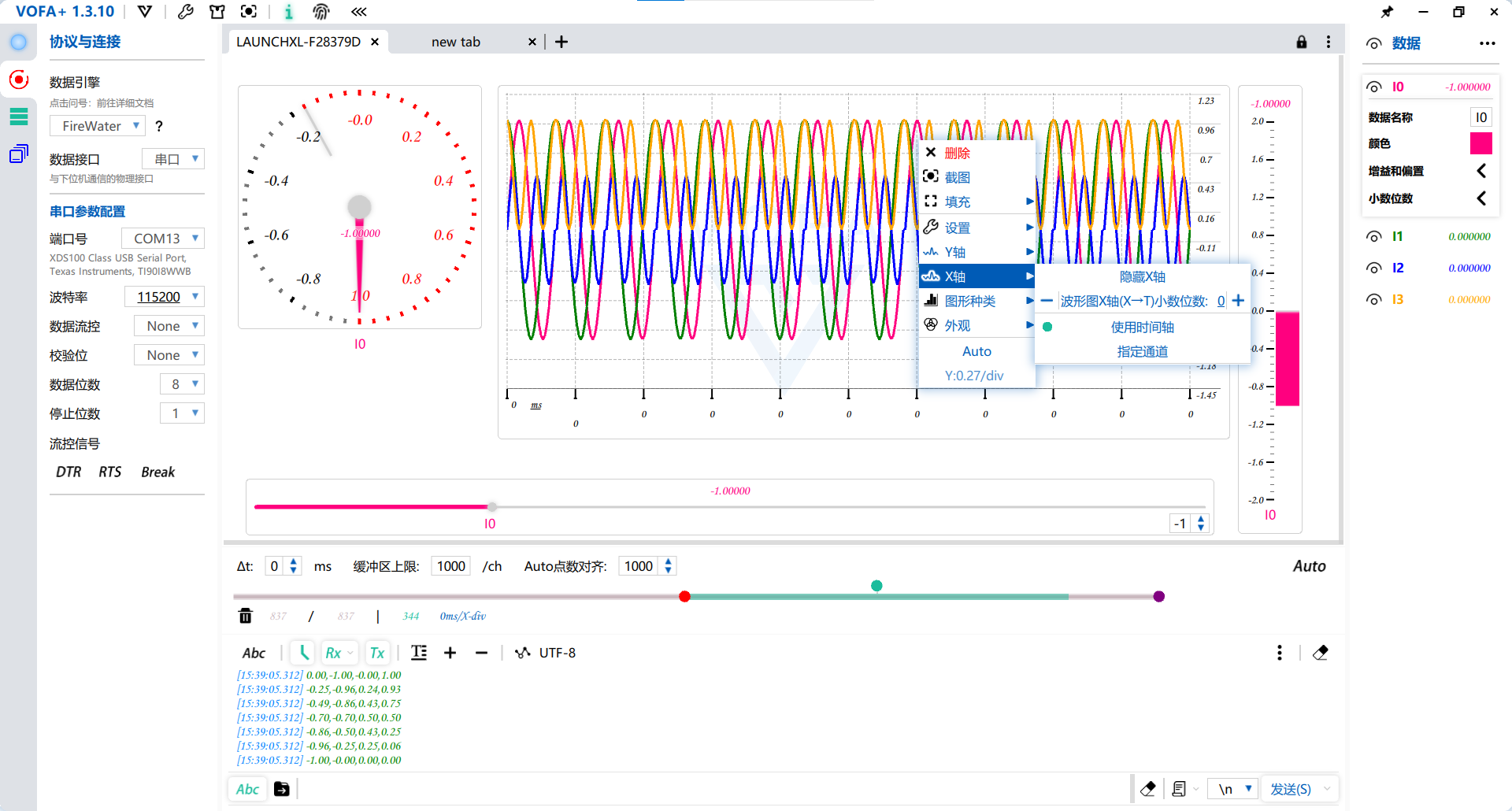

指定上位机的时间戳为X轴，当然你可以用数据通道指定的X轴（不用上位机的时间戳）
以FireWater数据引擎+串口数据接口为例：使用指定格式输出数据：”%f,%f,%f,%f\n”，只要往printf输出格式化数据就行，以下嵌入式代码用于生成自定义的正弦波数据，printf的参数配置需要和上位机的串口配置一致
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
|
printf("Angle,Sin(x),Cos(x),Sin(x)*Cos(x),Cos(x)*Cos(x)\r\n");
float angle = 0.0f;
float angleRad;
float sinVal, cosVal;
float sinCosVal, cosSquareVal;
for(;;) {
while(angle <= 360.0f)
{
angleRad = angle * 0.01745329f;
sinVal = sin(angleRad);
cosVal = cos(angleRad);
sinCosVal = sinVal * cosVal;
cosSquareVal = cosVal * cosVal;
printf("%f,%f,%f,%f\r\n", sinVal, cosVal, sinCosVal, cosSquareVal);
angle += 15.0f;
DEVICE_DELAY_US(500);
}
angle = 0;
}
|
DSP实现printf函数功能，使用前先初始化SCIA
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| void initSCI(void)
{
GPIO_setPinConfig(GPIO_28_SCIRXDA);
GPIO_setPinConfig(GPIO_29_SCITXDA);
GPIO_setPadConfig(28, GPIO_PIN_TYPE_STD);
GPIO_setPadConfig(29, GPIO_PIN_TYPE_STD);
SCI_disableModule(SCIA_BASE);
SCI_performSoftwareReset(SCIA_BASE);
SCI_setConfig(SCIA_BASE, DEVICE_LSPCLK_FREQ, 115200,
(SCI_CONFIG_WLEN_8 | SCI_CONFIG_STOP_ONE | SCI_CONFIG_PAR_NONE));
SCI_disableLoopback(SCIA_BASE);
SCI_disableFIFO(SCIA_BASE);
SCI_enableModule(SCIA_BASE);
}
#include <stdio.h>
#include "driverlib/sci.h"
int fputc(int c, register FILE *stream)
{
SCI_writeCharBlockingNonFIFO(SCIA_BASE, (uint16_t)c);
while(SCI_getTxFIFOStatus(SCIA_BASE) != SCI_FIFO_TX0);
return c;
}
|
波形实时展示效果
总结
- 理论上也能支持CAN接口，要是支持CAN就完美了
- 推荐使用SCI发送中断的方式进行串口数据发送
