从QModbus软件的使用看Modbus RTU的通信过程

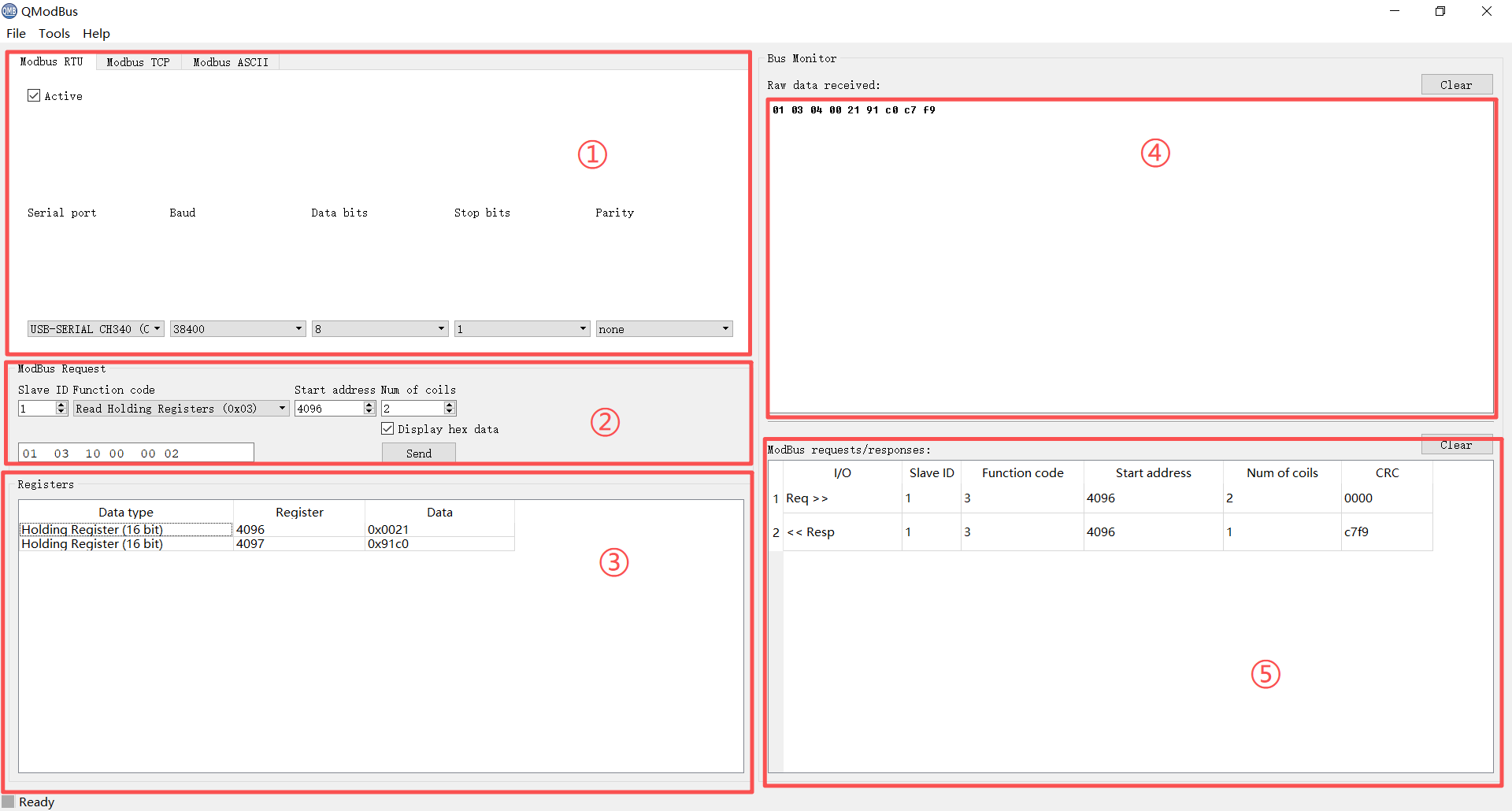

① 新建Modbus RTU连接，配置串口设备参数：COM12、38400、8N1
② 填写Modbus请求，以读取为例：从设备地址（1）、功能码（03）、寄存器起始地址（4096）、寄存器数量（2）
③ 点击发送后，寄存器Resisters栏会显示接收到的数据，比如：4096对应的数据为0x0021，4097对应的数据为0x91c0
④ Bus Monitor栏会显示接收到的原始数据帧，称为raw data
⑤ 右下角是Modbus requests / responses的消息收发展示：Req和Resp必须是配套的
